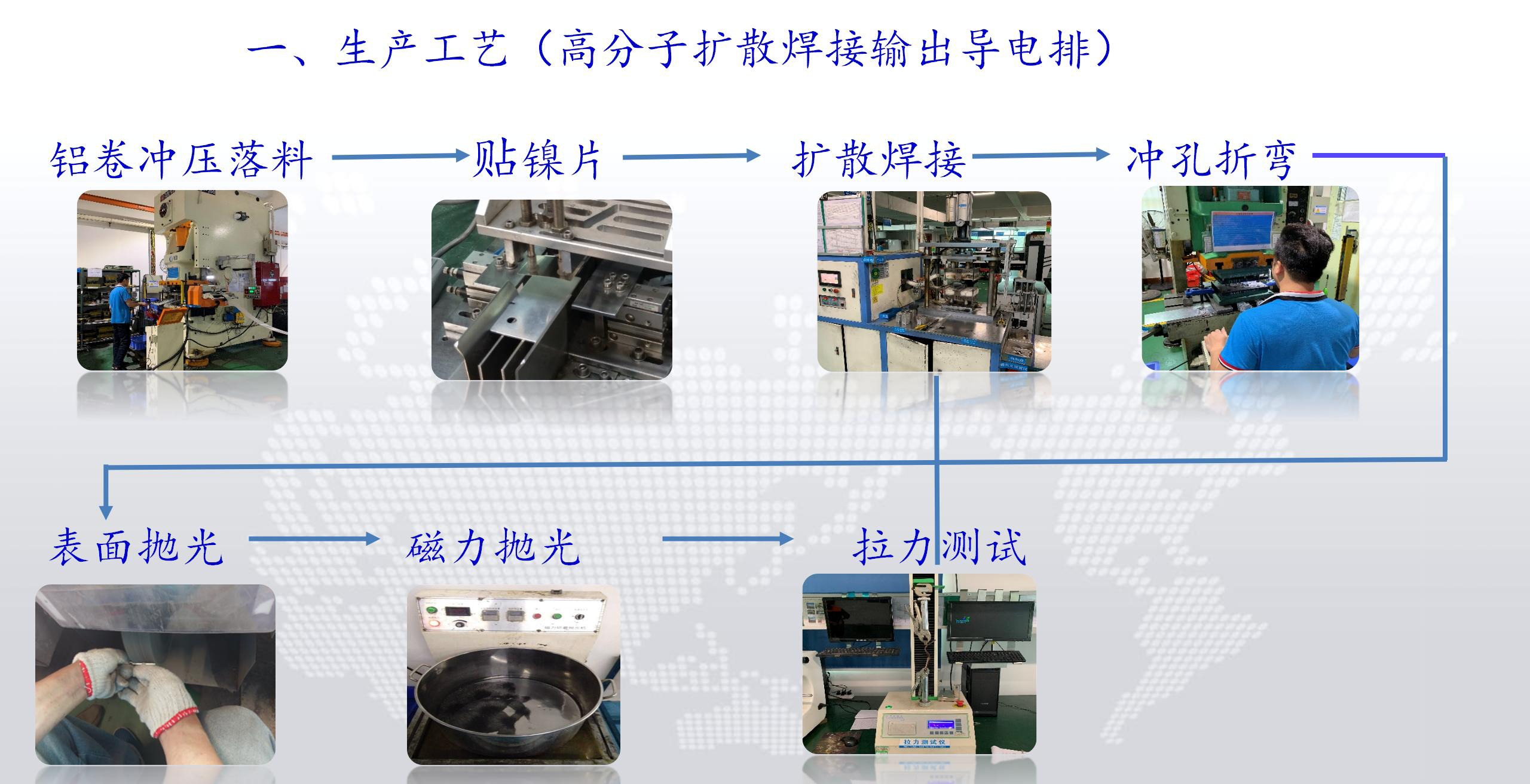

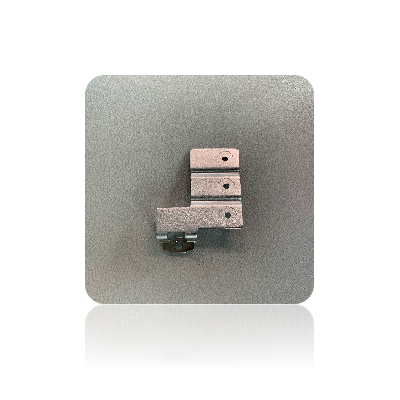

1、电池模组输出铝（lǚ）排：使用1060-O态铝板表面覆盖0.1mm纯镍片，直接扩散焊接，不添加任何辅料（liào）。输出铝排因为表面（miàn）覆盖镍片与模组导（dǎo）电铜排连（lián）接时，不会（huì）产（chǎn）生电化学腐蚀增加内阻。镍片与铝排焊（hàn）接强度在（zài）100N以上。

2、模组间连接铜箔、铝箔软连接（jiē）：采用（yòng）叠层（céng）0.1mm T2紫铜箔或1060铝箔两端扩散焊接硬化（huà），表面焊接镍片。绝缘层采用热缩管、浸塑等多种（zhǒng）绝（jué）缘方式。软铜排箔层间剥离力达到250N以（yǐ）上，软铝排（pái）层间剥离力（2~4层（céng））大于1N/mm,中间层的剥离（lí）力大于0.7N/mm。
